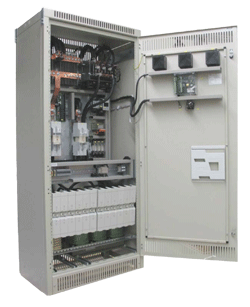

Тиристорные зарядно-выпрямительные устройства фирмы GFS
|
- Заряд: характеристика IU по стандарту DIN 41773-1
- Вход: тип E - однофазное, 230 В 50Гц ; тип D - трехфазное, 400 В, 50Гц
- КПД: 75-95% для типа; E 70-90% для типа D
- Рабочая температура: от- 5°C до 40°C
- Уровень шума: 60 дБ (дистанция 1м.)
Однофазные тиристорные выпрямительно-зарядные устройства типа Е
| Тип | Номинальное выходное напряжение,
В/DC | Номинальный выходной ток,
А/DC | Номинальная выходная мощность,
кВА | Корпус | Вес,
кг |
| Е 24/5 | 24 | 5 | 0,25 | WS1 | 22 |
| Е 24/10 | 24 | 10 | 0,5 | WS1 | 25 |
| Е 24/20 | 24 | 20 | 1,0 | WS1 | 31 |
| Е 24/30 | 24 | 30 | 1,5 | WS1 | 35 |
| Е 24/40 | 24 | 40 | 2,0 | WS2 | 46 |
| Е 24/50 | 24 | 50 | 2,5 | WS2 | 51 |
| Е 48/15 | 48 | 15 | 1,4 | WS1 | 33 |
| Е 48/20 | 48 | 20 | 1,8 | WS2 | 48 |
| Е 48/25 | 48 | 25 | 2,3 | WS2 | 51 |
| Е 48/30 | 48 | 30 | 2,8 | WS2 | 54 |
| Е 60/5 | 60 | 5 | 0,8 | WS1 | 24 |
| Е 60/10 | 60 | 10 | 1,2 | WS1 | 31 |
| Е 60/15 | 60 | 15 | 1,65 | WS2 | 42 |
| Е 60/20 | 60 | 20 | 2,25 | WS2 | 48 |
| Е 60/25 | 60 | 25 | 2,83 | WS2 | 54 |
| Е 60/30 | 60 | 30 | 3,48 | WS2 | 62 |
| Е 110/5 | 110 | 5 | 1,0 | WS1 | 32 |
| Е 110/10 | 110 | 10 | 2,02 | WS2 | 46 |
| Е 110/15 | 110 | 15 | 2,9 | WS2 | 54 |
| Е 110/20 | 110 | 20 | 4,04 | WS2 | 62 |
| Е 220/5 | 220 | 5 | 2,0 | WS2 | 46 |
| Е 220/10 | 220 | 10 | 4,0 | WS2 | 62 |
Трехфазные тиристорные выпрямительно-зарядные устройства типа D
| Тип | Номинальное выходное напряжение,
В/DC | Номинальный выходной ток,
А/DC | Номинальная выходная мощность,
кВА | Корпус | Вес,
кг |
| D 24/60 | 24 | 60 | 2.6 | WS 2 | 68 |
| D 24/80 | 24 | 80 | 3.6 | WS 2 | 73 |
| D 24/100 | 24 | 100 | 4.5 | WS 2 | 89 |
| D 24/120 | 24 | 120 | 5.4 | WS 2 | 97 |
| D 24/150 | 24 | 150 | 6.75 | ST 5.21 | 168 |
| D 24/200 | 24 | 200 | 9.6 | ST 5.21 | 172 |
| D 48/40 | 48 | 40 | 3.6 | WS 2 | 75 |
| D 48/50 | 48 | 50 | 4.5 | WS 2 | 89 |
| D 48/60 | 48 | 60 | 5.4 | WS 2 | 95 |
| D 48/80 | 48 | 80 | 7.2 | ST 5.21 | 168 |
| D 48/100 | 48 | 100 | 9.0 | ST 5.21 | 175 |
| D 48/120 | 48 | 120 | 10.8 | ST 5.21 | 184 |
| D 48/150 | 48 | 150 | 13.5 | ST 5.21 | 198 |
| D 48/200 | 48 | 200 | 18.0 | ST 5.21 | 231 |
| D 60/40 | 60 | 40 | 4.5 | WS 2 | 78 |
| D 60/50 | 60 | 50 | 5.6 | WS 2 | 92 |
| D 60/60 | 60 | 60 | 6.75 | ST 5.21 | 163 |
| D 60/80 | 60 | 80 | 9.0 | ST 5.21 | 175 |
| D 60/100 | 60 | 100 | 11.2 | ST 5.21 | 185 |
| D 60/120 | 60 | 120 | 13.5 | ST 5.21 | 192 |
| D 60/150 | 60 | 150 | 16.9 | ST 5.21 | 208 |
| D 60/200 | 60 | 200 | 22.4 | ST 5.21 | 237 |
| D 110/30 | 110 | 30 | 5.4 | ST 5.21 | 188 |
| D 110/40 | 110 | 40 | 7.2 | ST 5.21 | 209 |
| D 110/50 | 110 | 50 | 9.6 | ST 5.21 | 227 |
| D 110/60 | 110 | 60 | 10.8 | ST 5.21 | 233 |
| D 110/80 | 110 | 80 | 14.4 | ST 5.21 | 261 |
| D 110/100 | 110 | 100 | 18.0 | ST 5.21 | 296 |
| D 110/120 | 110 | 120 | 21.6 | ST 5.21 | 326 |
| D 110/150 | 110 | 150 | 27.0 | ST 10.21 | 375 |
| D 110/200 | 110 | 200 | 36.0 | ST 10.21 | 422 |
| D 220/20 | 220 | 20 | 7.0 | ST 5.21 | 199 |
| D 220/30 | 220 | 30 | 10.5 | ST 5.21 | 215 |
| D 220/40 | 220 | 40 | 14.0 | ST 5.21 | 255 |
| D 220/50 | 220 | 50 | 17.5 | ST 5.21 | 277 |
| D 220/60 | 220 | 60 | 21.0 | ST 5.21 | 301 |
| D 220/80 | 220 | 80 | 28.0 | ST 10.21 | 362 |
| D 220/100 | 220 | 100 | 35.0 | ST 10.21 | 403 |
| D 220/120 | 220 | 120 | 42.0 | ST 10.21 | 449 |
| D 220/150 | 220 | 150 | 52.5 | ST 10.21 | 502 |
| D 220/200 | 220 | 200 | 70.0 | ST 10.21 | 590 |
| D 220/250 | 220 | 250 | 87.5 | ST 10.21 | 648 |
| D 220/300 | 220 | 300 | 105 | ST 10.21 | 734 |
| D 220/400 | 220 | 400 | 140 | ST 10.21 | 899 |
| D 220/500 | 220 | 500 | 175 | ST 10.21 | 1040 |
Габаритные размеры корпусов
| Тип корпуса | Высота, мм | Ширина, мм | Глубина, мм |
| WS 1 | 400 | 550 | 430 |
| WS 2 | 750 | 550 | 430 |
| ST 5.21 | 1400 | 800 | 600 |
| ST 10.21 | 1800 | 800 | 800 |

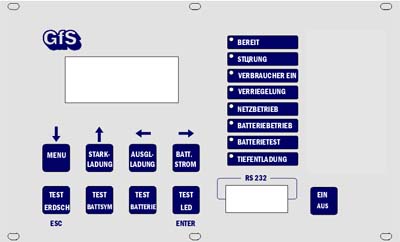

Блок микропроцессорного управления типа SLC с текстовой индикацией
- Блок микропроцессора с текстовой индикацией обеспечивает
управление и контроль выпрямителя и батареи , а также дополнительно
показывает результаты измерения и сообщения о неисправности.
- LCD- индикация показывает напряжение и ток зарядки-разрядки, число
и время, а также нижеуказанные информации о состоянии работы и
результаты проверки.
- Память микропроцессора сохраняет сообщения и результаты различных проверок функций ( например - батареи) последних двух лет.
- Интерфейс RS-232 для коммуникации зарядного устройства с ПК
LCD - индикация
- напряжение и ток выпрямителя
- ток батареи
- сообщения о неисправностях в форме текста
- память сообщений о неисправностях
- все параметры выпрямителя через клавиатуру
Тестовые контрольные сообщения на дисплей
- наличие входной сети
- постоянное напряжение слишком низкое
- постоянное напряжение слишком высокое
- контроль батареи
- сообщение о глубоком разряде
- замыкание на землю
- отсутствие входной сети
- напряжение потребителя слишком низко
- неисправность выпрямителя
- неисправность заряда батареи
Индикация светодиодами типа LED
- готовность к работе
- неисправность
- наличие входной сети
- наличие батарей
- наличие потребителя/нагрузки
- глубокий разряд
- проверка батареи
Зарядно - выпрямительное устройство может быть сконфигурировано по индивидуальному заказу.
|
|
